峰值檢波器電路原理
峰值檢波器工作原理：峰值檢波器，它是一個能記憶信號峰值的電路，其輸出電壓的大小，一直追隨輸入信號的峰值，而且保持在輸入信號的最大峰值。

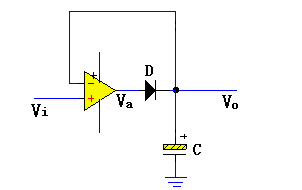

峰值檢波器電路
當V1〉V。時： 信號由（+）端加入，OPA的輸出Va為正電壓，二級 管D導通，于是輸出電流經D對電容C充電一直充至與Vi相等之電壓。 （當D導電時此電路作用如同—電壓跟隨器）
當V1〈V。時： OPA的輸出Va為逆向偏壓，相當于開路，于是電容C既不充電也不放電，維持于輸入之最大值電壓

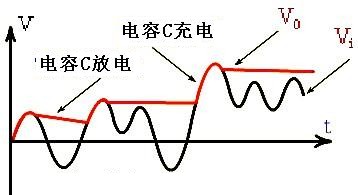

下圖為輸出與輸入的充放電情形，其中輸出波形V。，一直保持在輸入波形Vi的最大峰值。
峰值檢波、準峰值檢波和平均值檢波的區別
采用準峰值檢波是民用電磁騷擾發射測試特點，由于民用的電磁兼容產品族標準都是從CISPR標準轉化過來的，這些標準都是為了保證通信和廣播的暢通而編制的，因此騷擾對通信和廣播的影響最終是有人的主觀聽覺效果來判斷，平均值檢波和峰值檢波都不足以描述脈沖的幅度，寬度和頻度對視覺造成的影響，而必須用準峰值檢波，只有準峰值檢波才比較符合人耳對聲音的反應規律。
幾種檢波方式的各自特點：
1. 平均值檢波：其最大特點是檢波器的充放電時間常數相同，特別適用于對連續波的測量。
2. 峰值檢波：它的充電時間常數很小，即使是很窄的脈沖也能很快充電到穩定值，當中頻信號消失后，由于電路的放電時間常數很大，檢波的輸出電壓可在很長一段時間內保持在峰值上。峰值檢波的特點首先在軍用設備的騷擾發射試驗中被優先采用，因?yàn)楹枚嘬娪醚b備只要單次脈沖的激勵就可以造成爆炸或數字設備的誤動作，而無需像音響設備那樣講究時間的積累。
3. 準峰值檢波：這種檢波器的沖放點時間常數介于平均值于峰值之間，在測量周期內的檢波器輸出既與脈沖幅度有關，又與脈沖重復頻率有關，其輸出與干擾對聽覺造成的效果相一致。
4． 準峰值測試的主要問題與改進措施 用準峰值檢波方式進行測試的主要問題是測量時間長。表1是準峰值檢波和峰值檢波的測試時間比較。 采由于準峰值測量占用的時間比較長，測試的效率比較低，作為改進，實用中常用峰值檢波作第一輪測試，因?yàn)槿N檢波當中，用峰值檢波得到的測值應當最高，如果首輪測值比標準給定的準峰值和平均值都要來得低的話，則以后的試驗不用進行，便能判定試驗已經通過。如果峰值測試中有部分測值高于標準規定準峰值和平均值，則就取超過部分的頻段補做準峰值和平均值的測試，即使這樣，整個測試時間也短于全部用準峰值和平均值檢波的測試。
