     地震勘探是根據地質學和物理學的原理，利用電子學和信息學等方法，采用人工方式引起地殼振動，再用儀器記錄爆炸后地面上各點的震動情況，間接推斷數百至數千米以下的地下地質構造，進而尋找可能的含油氣圈閉。由于技術手段的限制，目前地震勘探尚無法直接測量震源激發所產生的大地的真實振動，只能在地面放置具有將機械信號轉換為電信號能力的檢波裝置，間接測量大地振動，從中讀取地震波攜帶的地質信息。地震檢波器就是能將機械信號轉換為電信號的一種檢波裝置，其作用是以盡量小的失真產生地面振動單分量或者多分量電模擬，完整地反映地震波的動力學特征。但是，上述“間接測量”的方式會產生以下兩種誤差：①“大地振動”與“檢波器外殼振動”之間的誤差(耦合效應)；② “檢波器外殼振動”與“地震數據”之間的誤差(機電效應)。與此同時，由于油氣藏埋深和大地吸收、衰減等因素造成地震勘探中有效反射波頻率降低，環境噪聲、次生噪聲、電噪聲等干擾因素造成地震資料的信噪比低(在山地、沙漠等復雜地表地區，有效反射信號較環境噪聲的動態范圍多小于70 dB[ 。])；所以，地震檢波器的設計與制造必須在充分考慮以上各種因素影響的基礎上，“最大限度地”減小耦合效應帶來的“耦合噪聲”以及機電效應帶來的“電噪聲”，“盡量忠實地”記錄大地振動。動圈式模擬檢波器是目前應用最為廣泛的一種地震檢波器。近年來國內外也相繼研發了多種新型檢波器，其中取得較大進展的是以MEMS技術為核心的數字檢波器，主要有VectorSeis系列和DSU系列。VectorSeis系列是美國I／0公司1999年前后推出的三分量數字檢波器；DSU系列是法國Sercel公司2003年推出的全數字地震數據
采集系統，分為DSU1和DSU3兩種。迄今為止，數字檢波器的試驗與生產已經取得了很多有意義的經驗和結論，但同時也帶來了一些令人疑惑的問題，其中比較突出的是，檢波器性能指標的進步似乎并沒有帶來顯著的地球物理效果。我們以MEMS數字檢波器DSU3和普通動圈式模擬檢波器20dx為例，系統地對比分析兩類地震檢波器的各項性能指標，在此基礎上明確了由檢波器性能指標差異而導致的地球物理效果(數據表現)差異，厘清了地震檢波器性能指標與實際地球物理效果之間的關系。
1 兩類地震檢波器的性能指標對比

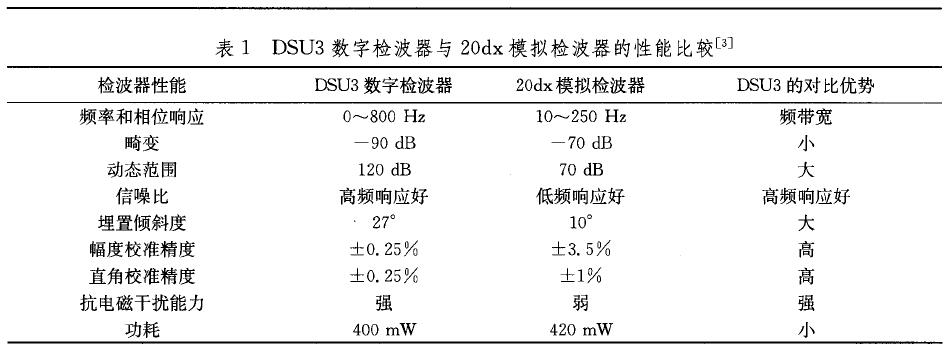

    總結了DSU3數字檢波器和20dx模擬檢波器的性能指標差異，如表1所示。從性能指標對比結果看，DSU3具有明顯的優勢。但是這種比較存在兩個問題：①部分指標沒有
進行比較，比如耦合能力；②部分較高的指標參數沒有在“從地面震動到記錄數據的映射”中得以體現，比如0~800 Hz的“頻率際的有效反射波頻率低(低于150～200 Hz)而難以發揮作用，即檢波器的“高指標”沒有轉換為地震數據的“高質量”。我們認為，判斷一種檢波器是否滿足石油地震勘探的地球物理要求，還需要進行更為系統性的對
比分析，找出“性能指標差異”與“地球物理效果(數據表現)差異”之間的關聯性。

2 兩類檢波器的地球物理效果差異分析以模擬檢波器20dx與數字檢波器DSU3為代表的兩類檢波器的主要性能指標不同，由此產生的地球物理效果(數據表現)差異包括以下8個方面。
2．1 跟蹤物理量
   20dx動圈式檢波器為速度型檢波器，輸出的是模擬電信號，模擬電信號經數字化以后與檢波器外殼振動速度在一定頻帶范圍內具有線性關系；DSU3數字檢波器為加速度型檢波器，輸出的是數字信號，并與檢波器振動加速度在一定頻帶內具有線性關系。

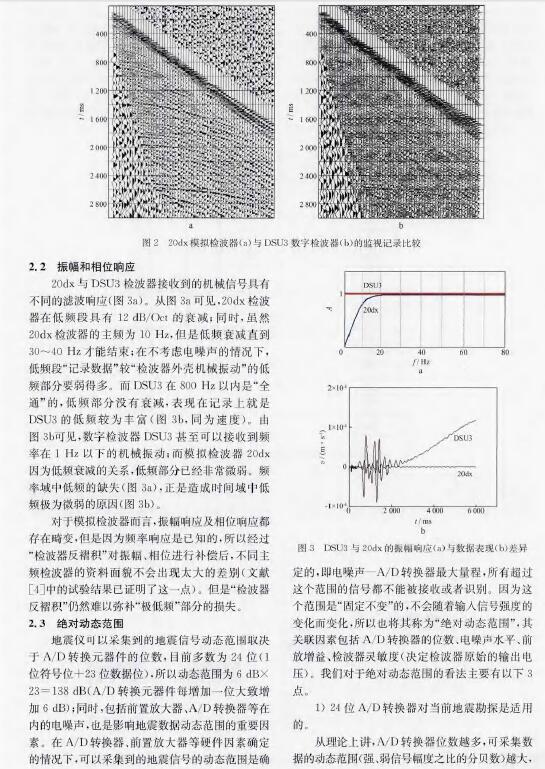

    因?yàn)楦櫟奈锢砹坎煌?位移，速度，加速度)，所以用不同類型檢波器得到的地震數據具有不同的數據特征(圖1)；加速度振幅譜與速度振幅譜存在線性關系(以一2rrfv)，所以加速度振幅譜的高頻成分更為豐富，在監視記錄上表現為加速度檢波器接收到的數據頻率更高(圖2)。因此，直接將跟蹤不同物理量的兩種檢波器(20dx，DSU3)產生的地震記錄或者剖面進行對比，并由此斷定DSU3的高頻更加豐富是不合理的。對于同一個振動而言，位移、速度、加速度的波形、振幅、主頻均不同，主頻依
次提高(圖1)，但是這種主頻的“提升”反映的是同一個振動的不同表現形式，并沒有本質的不同。如果要將20dx與DSU3的記錄數據進行比較的話，應該將兩種數據轉換到同一個域(速度域或者加速度域)中。

聲的強度高。在信噪比比較低的地區，矢量保真度指標提高的優勢被噪聲的影響所淹沒。綜上所述，以20dx與DSU3為代表的兩類檢波器的性能指標及實際地球物理效果(數據表現)差異如表3所示。綜合評價認為，采集階段的信噪比、處理階段的壓噪能力以及地質條件的復雜程度是決定檢波器優良的性能指標能否轉化為高質量地球物理數據的關鍵要素。
